Поверка рефлектометра векторного CABAN R54, CABAN R140 в Петропавловске-Камчатском
Назначение: для измерений комплексного коэффициента отражения (Su элементов матрицы рассеяния) многополюсников.
Поверка рефлектометра векторного CABAN R54, CABAN R140
Принцип действия основан на выделении падающего и отражённого от исследуемого многополюсника сигналов направленным ответвителем, формировании напряжений, пропорциональных этим сигналам с помощью приёмника с преобразованием частоты, цифровой обработке и индикации измеряемых величин.
Рефлектометры векторные CABAN R54, CABAN R140 объединяют в одном малогабаритном металлическом корпусе: генераторы испытательного и гетеродинного сигналов, аттенюатор регулировки мощности, блок направленного ответвителя, двухканальный приёмник, блок управления на базе сигнального процессора и блок питания.

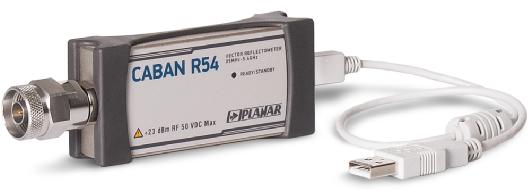

Внешний вид рефлектометров векторных CABAN R54, CABAN R140 и места для размещения наклеек приведены на рисунках 1 и 2. Функцию защиты от несанкционированного доступа выполняет декоративная плёнка на лицевой и оборотной сторонах. Дополнительной пломбировки не предусмотрено.
Программное обеспечение
Метрологически значимой частью программного обеспечения для рефлектометров векторных CABAN R54 является файл CabanR54.exe, для рефлектометров векторных CABAN R140 — файл CabanR140.exe.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1
| Наименование
программного обеспечения |
Идентификацион
ное наименование программного обеспечения |
Номер версии (иден-тификацион-ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм
вычисления идентификатора программного обеспечения |
| CabanR54 | CabanR54 | Версия 2.4 и выше | — | — |
| CabanR140 | CabanR140 | Версия 2.4 и выше | — | — |
Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R54, CABAN R140 за пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 — А.
Рефлектометры векторные CABAN R54, CABAN R140 работают под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс USB. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- операционная система Windows 2000 / XP / VISTA / 7;
- процессор 1 ГГц;
- память 1 ГБ;
- наличие соединителя USB 2.0.
Рефлектометры векторные CABAN R54, CABAN R140 позволяют осуществлять удалённое управление в соответствии с программной технологией COM/DCOM.
Поверка осуществляется по документу МП-РТ-2083-2014 (РНДМ.468166.001 МП) «Рефлектометры векторные CABAN R54, CABAN R140. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 3 марта 2014 г.
Основные средства поверки:
- частотомер электронно-счётный 53150A (регистрационный номер 26949-10):
- пределы допускаемой относительной погрешности по частоте кварцевого генератора за один год ± 5-10-7;
- набор мер коэффициентов передачи и отражения ZV-Z270 (регистрационный номер 52112-12):
- обеспечиваемые эффективные параметры:
- эффективная направленность, не менее:
- 50 дБ в диапазоне частот до 4,8 ГГц;
- 46 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
- эффективное согласование источника, не менее:
- 42 дБ в диапазоне частот до 4,8 ГГц;
- 40 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
- эффективный трекинг отражения, в пределах:
- ±0,05 дБ в диапазоне частот до 4,8 ГГц;
- ±0,10 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
- эффективная направленность, не менее:
- обеспечиваемые эффективные параметры:
- пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения ±(0,008.. .0,010);
- пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения ±(0,5.. .0,8) градусов.
Сведения о методах измерений
- Методы измерений приведены в документах РЭ 6687-089-21477812-2011 «Рефлектометр векторный CABAN R54. Руководство по эксплуатации», РЭ 6687-104-21477812-2013 «Рефлектометр векторный CABAN R140. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к рефлектометрам векторным CABAN R54, CABAN R140
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ Р 8.813-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
- МИ 3411-2013 Государственная система обеспечения единства измерений. Анализаторы цепей векторные. Методика определения метрологических характеристик.
